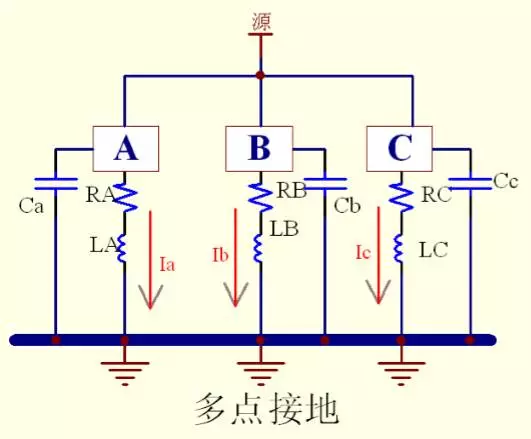

開關電源的多點接地
指電力系統內各部分電路就近接地
●優點：
多根導線并聯能夠降低接地導體的總電感
能夠提供較低的接地阻抗
●缺點:
每根接地線的長度小于信號波長的1/20
多點接地可能會導致設備內部形成許多接地環路，從而降低設備對外界電磁場的抵御能力
不同的模塊、設備之間組網時，地線回路容易導致EMI問題
開關電源混合接地
●結合了單點接地和多點接地的綜合應用，一般是在單點接地的基礎上再通過一些電感或電容多點接地，它是利用電感、電容器件在不同頻率下有不同阻抗的特性，使地線系統在不同的頻率下具有不同的接地結構，主要適用于工作在混合頻率下的電路系統。
●要注意分清楚模擬電路的地與數字電路的地，以及他們的最佳公共連接點
開關電源接地的一般選取原則
●以最高頻率（對應波長為λ）為考慮對象，當傳輸線的長度L>λ，則視為高頻電路，反之，則視為低頻電路。
（1）低頻電路(<1MHz)，建議采用單點接地；
（2）高頻電路(>10MHz)，建議采用多點接地；
（3）高、低頻混合電路，采用混合接地。
開關電源實際布線過程中關于“地”的考慮
總則:
●根據實際應用,先分清楚地線的種類,然后選擇不同的接地方式
●不論何種接地方式，都須遵守“低阻抗，低噪聲”的原則
