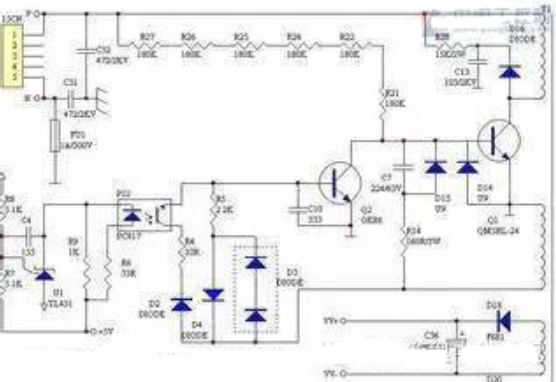

開關電源電路常表現為以下三種典型故障現象：
一、次級負載供電電壓都為0V。變頻器上電后無反應，操作顯示面板無指示，測量控制端子的24V和10V電壓為0V。檢查主電路充電電阻或預充電回路完好，可判斷為開關電源故障。
檢修步驟如下：
1、先用電阻測量法測量開關管Q1有無擊穿短路現象，電流取樣電阻R4有無開路。電路易損壞元件為開關管，當其損壞后，R4因受沖擊而阻值變大或斷路。Q1的G極串聯電阻、振蕩芯片PC1往往受強電沖擊而損壞，須同時更換;檢查負載回路有無短路現象，排除。
2、更換損壞件，或未檢測中有短路元件，可進行上電檢查，進一步判斷故障是出在振蕩回路還是穩壓回路。
檢查方法：
a、先檢查啟動電阻R1有無斷路。正常后，用18V直流電源直接送入UC3844的7、5腳，為振蕩電路單獨上電。測量8腳應有5V電壓輸出;6腳應有1V左右的電壓輸出。說明振蕩回路基本正常，故障在穩壓回路;
若測量8腳有5V電壓輸出，但6腳電壓為0V，查8、4腳外接R、C定時元件，6腳外圍電路;
若測量8腳、6腳電壓都為0V，UC3844振蕩芯片壞掉，更換。
b、對UC3844單獨上電，短接PC2輸入側，若電路起振，說明故障在PC2輸入側外圍電路;電路仍不起振，查PC2輸出側電路。
二、開關電源出現間歇振蕩，能聽到“打嗝”聲或“吱、吱”聲，或聽不到“打嗝”聲，但操作顯示面板時亮時熄。這是因負載電路異常，導致電源過載，引發過流保護電路動作的典型故障特征。負載電流的異常上升，引起初級繞組激磁電流的大幅度上升，在電流采樣電阻R4形成1V以上的電壓信號，使UC3844內部電流檢測電路起控，電路停振;R4上過流信號消失，電路又重新起振，如此循環往復，電源出現間歇振蕩。
檢查方法：
a、測量供電電路C4、C5兩端電阻值，如有短路直通現象，可能為整流二極管D3、D4有短路;觀察C4、C5外觀有無鼓頂、噴液等現象，必要時拆下檢測;供電電路無異常，可能為負載電路有短路故障元件;
b、檢查供電電路無異常，上電，用排除法，對各路供電進行逐一排除。如拔下風扇供電端子，開關電源工作正常，操作顯示面板正常顯示，則為24V散熱風扇已經損壞;拔下+5V供電接子或切斷供電銅箔，開關電源正常工作，則為+5V負載電路有損壞元件。
三、負載電路的供電電壓過高或過低。開關電源的振蕩回路正常，問題出在穩壓回路。
輸出電壓過高，穩壓回路的元件損壞或低效，使反饋電壓幅度不足。
檢查方法：
a、在PC2輸出端并接10k電阻，輸出電壓回落。說明PC2輸出側穩壓電路正常，故障在PC2本身及輸入側電路;
b、在R7上并聯500Ω電阻，輸出電壓有顯著回落。說明光電耦合器PC2良好，故障為PC3低效或PC3外接電阻元件變值。反之，為PC2不良。
