一、特種二極管
1. 快恢復二極管(FRD)----快恢復二極管的反向恢復時間一般為幾百納秒，正向壓降為0.6V~1V，正向電流為幾安培至幾千安培，反向峰值電壓可達幾百伏特至幾千伏特，可用作開關電源中的輸出整流管、一次側鉗位保護電路的阻塞二極管。

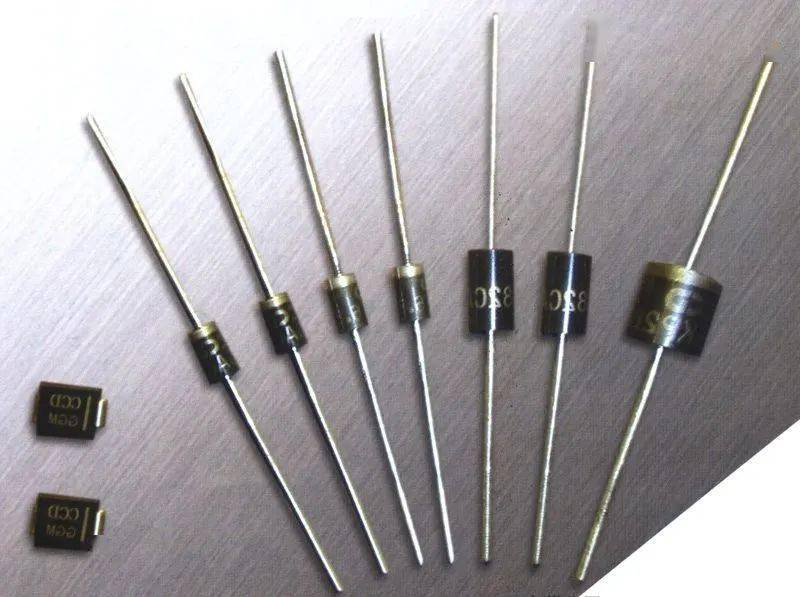

▲ 快恢復二極管(FRD)
2. 超快恢復二極管(SRD)----超快恢復二極管則是在快恢復二極管基礎上發展而成的，其反向恢復電荷進一步減小，反向恢復時間可低至幾十納秒，可用作開關電源適配器輸出整流管、阻塞二極管、反饋電路中的整流管。

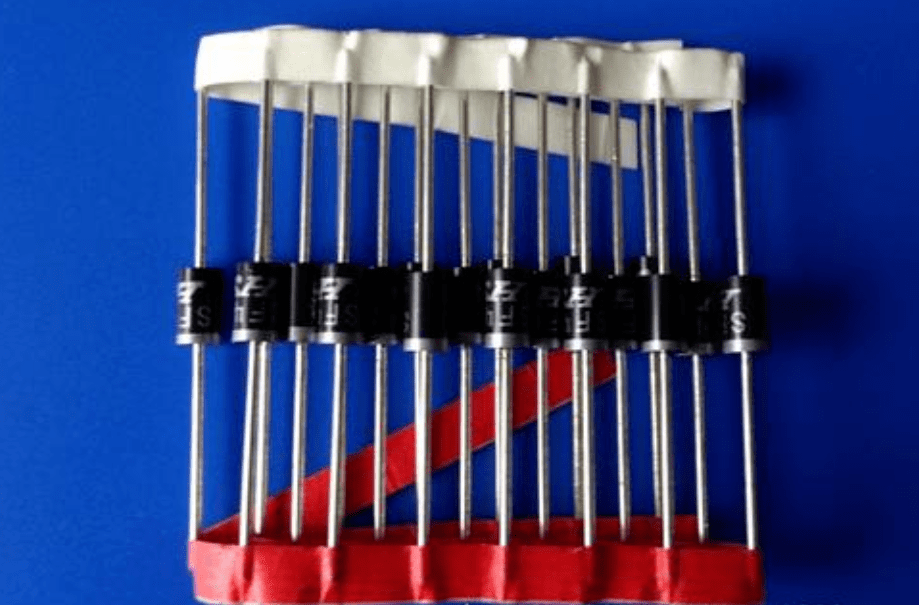

▲ 超快恢復二極管(SRD)
3. 肖特基二極管(SBD)----全稱為肖特基勢壘二極管，它屬于低電壓、低功耗、大電流、超高速半導體功率器件，其反向恢復時間可小到幾納秒，正向?qū)▔航祪H為0.4V左右，整流電流可達幾十至幾百安培。特別適合做開關電源充電器低壓輸出電路中的整流二極管、續流二極管。

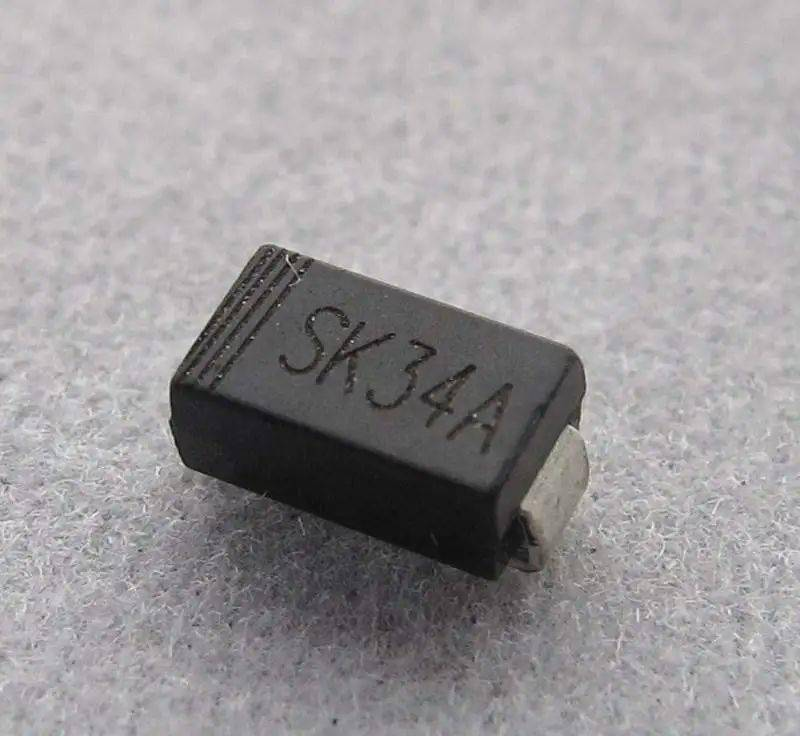

▲ 肖特基二極管(SBD)
4. 瞬變變壓抑制二極管(TVS)----亦稱瞬態電壓抑制器，其響應速度極快、鉗位電壓穩定，是一種新型過電壓保護器件，可用來保護開關電源PWM集成電路、MOS功率器件以及其他對電壓敏感的半導體器件。

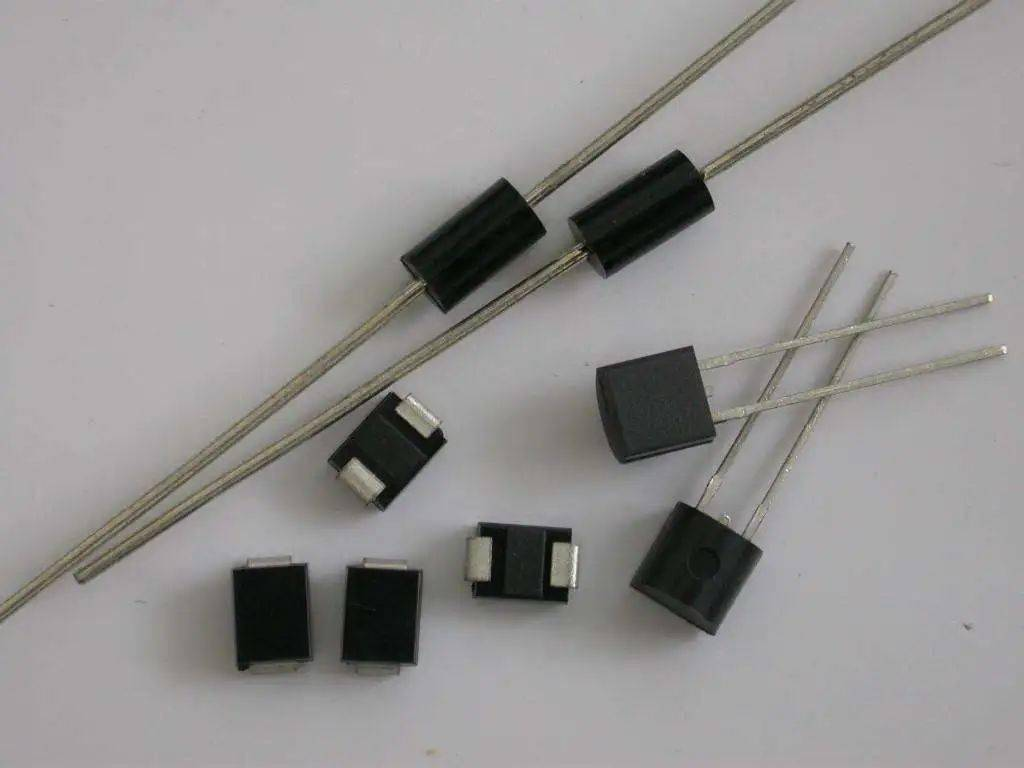

▲ 瞬變變壓抑制二極管(TVS)
5. 雙向觸發二極管(DIAC)----亦稱二端交流器件，常與晶閘管配套使用，構成開關電源變壓器輸出過電壓保護電路。

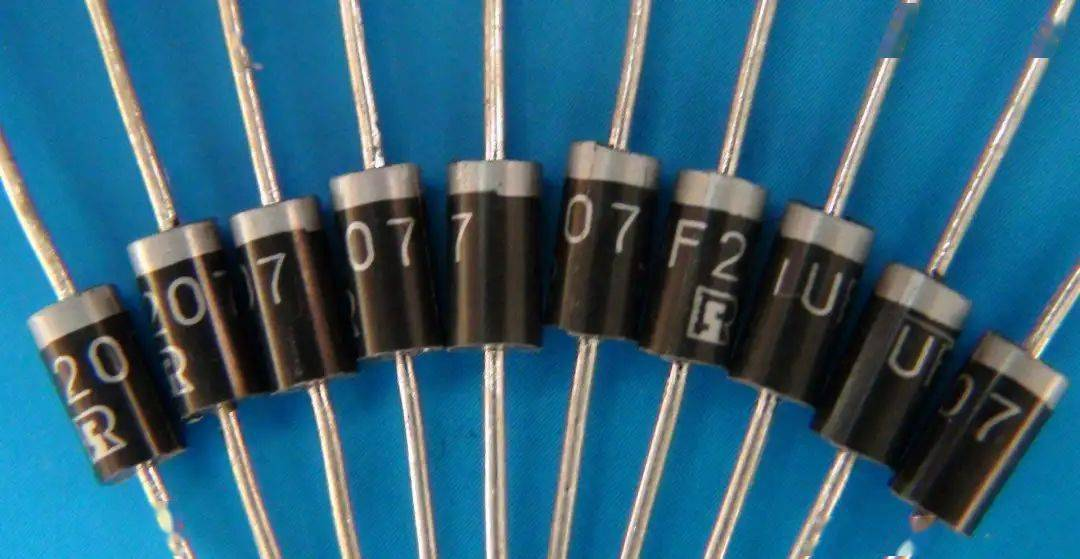

▲ 雙向觸發二極管(DIAC)
